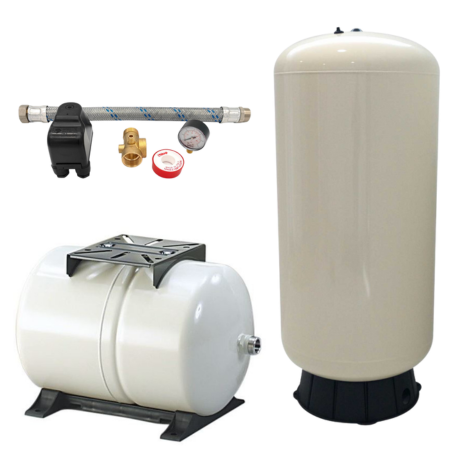

Réservoir à diaphragme

Le réservoir à diaphragme est un élément essentiel dans un système de pompage ou de surpression. Il permet de maintenir une pression d’eau constante, d’éviter les démarrages répétés de la pompe et d’assurer une meilleure durée de vie de l’installation. Selon vos besoins, vous pouvez aussi consulter nos gammes de réservoir à vessie et de réservoir galvanisé, qui répondent à d’autres usages spécifiques. Pour des solutions complètes de stockage sous pression, découvrez également notre sélection de ballon surpresseur, parfaitement adaptée aux installations domestiques comme professionnelles. Grâce à un large stock disponible et une livraison rapide partout en France, vous bénéficiez d’un choix étendu de modèles adaptés à chaque usage et à chaque prix.

Qu’est-ce qu’un réservoir surpresseur à diaphragme ?

Un réservoir surpresseur à diaphragme est un ballon fermé intégrant une membrane souple séparant l’eau de l’air comprimé. Lorsque la pompe envoie de l’eau dans le ballon surpresseur, le diaphragme se déforme et permet de stocker un volume défini sous pression (exprimée en bars). L’air comprimé exerce alors une contre-pression qui maintient le débit et la pression du réseau jusqu’au redémarrage de la pompe.

Ce principe est largement utilisé dans les installations domestiques, agricoles et industrielles pour l’alimentation en eau potable, l’arrosage de jardins ou l’irrigation, ainsi que pour le pompage à partir de puits ou avec une pompe immergée.

Comment fonctionne un ballon surpresseur à diaphragme ?

Le fonctionnement repose sur l’équilibre entre :

• le volume d’eau stocké dans le réservoir,

• la pression d’air maintenue dans la cuve,

• la déformation de la membrane en butyle (fixée dans le cas d’un diaphragme, amovible dans le cas d’une vessie).

L’intérêt principal est d’absorber les variations de pression et de réduire les cycles d’allumage de la pompe. Associé à un pressostat, le ballon surpresseur permet d’automatiser l’arrêt et le démarrage du système de pompage.

Les avantages d’un réservoir surpresseur à diaphragme

• Maintient une pression d’eau régulière et protège la pompe.

• Adapté à de nombreux usages : domestique, arrosage, surpression collective.

• Disponible en formats verticaux ou horizontaux et plusieurs capacités.

• Auto-régulé : un seul réglage au démarrage, pas d’entretien courant.

• Garantie 5 ans, durée de vie moyenne 15 ans.

• Produits en stock, avec livraison rapide et prix compétitifs.

Comment bien choisir son ballon surpresseur à diaphragme ?

Le choix dépend de plusieurs critères :

• Capacité (litres) : adaptée au débit attendu et au nombre de points d’eau.

• Pression de service (bars) : à vérifier selon la pompe et le réseau.

• Orientation (vertical ou horizontal) : selon l’espace disponible.

• Matériaux (acier, composite renforcé, acier galvanisé) : garantissant résistance et qualité de l’eau potable.

• Compatibilité : avec une pompe de surface ou une pompe immergée.

• Prix : qui varie en fonction de la capacité, du matériau et de la gamme choisie.

Exemple : un ballon de 60 L suffit pour une habitation classique, tandis qu’un modèle de 200 L ou plus est mieux adapté pour l’irrigation ou une petite exploitation agricole. Là encore, la disponibilité en stock et la livraison rapide permettent de trouver facilement le bon rapport capacité/prix.

Les différents types de réservoirs à diaphragme

Réservoir à diaphragme vertical

Facile à installer dans les locaux techniques, il occupe peu de surface au sol. Idéal pour les usages domestiques et collectifs.

Réservoir à diaphragme horizontal

Conçu pour être posé directement au sol ou intégré à un groupe de surpression. Il est souvent associé à une pompe de surface.

Réservoirs PWB et Challenger

Les modèles PWB et Challenger sont très répandus et disponibles dans une large gamme de volumes (24 L, 60 L, 100 L, 200 L, 300 L, 450 L). Ils offrent une excellente stabilité de pression et une membrane butyle de haute qualité. Disponibles en kits complets, ils conviennent aux installations domestiques et agricoles. Leur livraison est rapide grâce à un stock permanent et à des prix adaptés à chaque capacité.

Réservoirs composite C2B

La gamme C2B en composite renforcé (60 L, 100 L, 130 L, 250 L, 350 L, 450 L) est conçue pour résister à la corrosion et garantir une longue durée de vie. Ces modèles légers et robustes sont particulièrement adaptés aux environnements où l’acier galvanisé peut être sensible à l’usure. Leur disponibilité en stock assure une livraison efficace et un bon rapport qualité/prix.

Réservoirs GC et GCB

Les modèles GC et GCB Challenger sont proposés en grandes capacités (200 L, 300 L, 450 L). Ils s’adressent aux installations de surpression importantes, pour des usages agricoles, collectifs ou industriels. Leur conception garantit fiabilité et performances durables, avec livraison rapide et stock disponible.

Ballons surpresseurs : trois technologies à distinguer

• Réservoirs à diaphragme : équipés d’une membrane en butyle fixée en permanence à l’intérieur du ballon, séparant la zone d’air et la zone d’eau. L’intérieur est revêtu d’un liner garantissant la qualité de l’eau.

• Réservoirs à vessie : l’eau est contenue dans une poche amovible appelée vessie. Ce système évite tout contact avec les parois métalliques et permet de remplacer facilement la poche en cas d’usure.

• Réservoirs galvanisés : sans membrane, l’eau et l’air sont en contact direct. À volume égal, la réserve d’eau utile est plus faible, mais la robustesse de l’acier galvanisé reste un atout.

Quelle capacité de réservoir choisir ?

Le choix du volume dépend directement de l’usage et du nombre de points d’eau à alimenter. Voici quelques repères pratiques inspirés du tableau comparatif :

• 8 à 18 L : protection contre les coups de bélier ou les micro-fuites.

• 24 à 50 L : alimentation ponctuelle, par exemple un robinet ou un WC.

• 80 à 100 L : solution complète pour un usage domestique (récupération d’eau de pluie, jardin, lave-linge, WC).

• 200 à 300 L : alimentation en eau potable d’une maison et arrosage de grandes surfaces comme un potager ou un jardin.

• 500 L et plus : besoins agricoles, usages collectifs ou installations professionnelles.

Installation et entretien

L’installation d’un réservoir surpresseur à diaphragme se fait en le raccordant à la pompe via un kit comprenant souvent un pressostat, manomètre et vanne. Nous proposons justement des kits dans notre catalogue comprenant tous ces équipements. Il est recommandé de contrôler régulièrement la pression d’air du ballon et de vérifier l’état de la membrane ou de la vessie pour garantir une bonne durée de vie.

Un entretien régulier évite les problèmes de surpression, de perte de débit ou de membrane endommagée. Le fait que ces réservoirs soient disponibles en stock permet un remplacement immédiat en cas de besoin et limite les arrêts d’installation, la livraison étant assurée sous quelques jours.
