Vanne d'arrêt

La vanne d’arrêt est un élément indispensable dans une installation de plomberie ou de pompage. Elle permet de contrôler, interrompre ou isoler la circulation de l’eau dans une canalisation ou un réseau hydraulique. Ce dispositif est utilisé aussi bien dans les installations domestiques que dans les environnements agricoles ou industriels.

Dans de nombreuses installations alimentées par une cuve ou un système de récupération d’eau de pluie, il est courant d’installer une vanne d’arrêt afin de contrôler l’alimentation du circuit ou isoler un équipement. Pour la distribution de l’eau vers un point d’utilisation extérieur ou un réseau d’arrosage, on peut également installer un robinet de puisage permettant de créer un point d’eau accessible. Dans ce type de configuration, ces dispositifs sont souvent installés en complément d’un système de stockage comme nos réservoirs d’eau pour stockage et récupération d’eau de pluie, utilisés pour l’arrosage, l’alimentation de réseaux secondaires ou certaines installations de pompage.

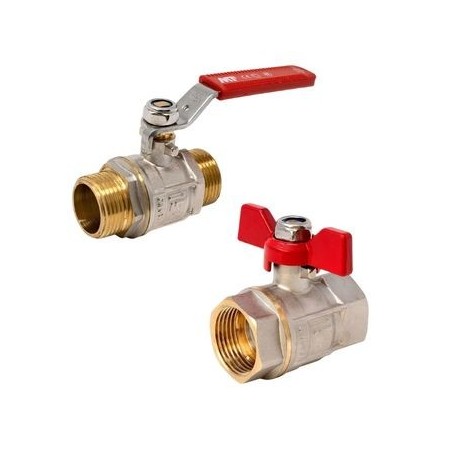

Les vannes d’arrêt en laiton proposées sur La Bonne Pompe sont disponibles dans plusieurs configurations afin de s’adapter à différents réseaux de plomberie : raccords mâle, femelle ou mâle-femelle, commande par poignée levier ou manette papillon, ainsi que plusieurs diamètres pour correspondre aux installations existantes.

À quoi sert une vanne d’arrêt ?

Une vanne d’arrêt est un dispositif de robinetterie permettant de couper ou de réguler le passage d’un fluide dans une canalisation. Elle constitue un point de contrôle essentiel dans un réseau hydraulique.

Son rôle est notamment de :

• interrompre rapidement l’alimentation en eau d’un circuit
• isoler une partie d’une installation lors d’une maintenance
• contrôler le débit d’eau dans une canalisation
• protéger certains équipements hydrauliques
• sécuriser une installation en cas de fuite

Dans une installation de plomberie ou de pompage, la présence de vannes d’arrêt permet par exemple de couper l’eau d’un équipement spécifique sans devoir arrêter l’ensemble du réseau.

Le schéma ci-dessous illustre un exemple d’installation d’une vanne d’arrêt dans un système de récupération d’eau de pluie alimentant un surpresseur :

Ces dispositifs sont largement utilisés dans :

• les réseaux d’eau domestiques
• les installations de plomberie sanitaire
• les systèmes de pompage et de surpression
• les circuits d’irrigation ou d’arrosage

Grâce à leur conception simple et robuste, les vannes d’arrêt permettent de gérer efficacement la circulation de l’eau tout en limitant les pertes de pression dans le réseau.

Comment choisir une vanne d’arrêt ?

Le choix d’une vanne d’arrêt dépend de plusieurs critères techniques liés au réseau hydraulique et aux conditions d’utilisation.

Le diamètre du raccord

Le diamètre de la vanne doit correspondre au diamètre de la canalisation afin de garantir un passage d’eau correct et d’éviter toute perte de débit.

Les diamètres les plus courants sont :

• 1/2" (15/21)
• 3/4" (20/27)
• 1" (26/34)
• 1"1/4 (33/42)

Un diamètre inadapté peut provoquer une restriction du passage d’eau ou une baisse de pression dans l’installation.

Le type de raccordement

Les vannes d’arrêt existent avec plusieurs configurations de filetage :

• mâle / mâle
• femelle / femelle
• mâle / femelle

Le type de raccord dépend du montage de l’installation et du raccordement existant sur la canalisation ou l’équipement à isoler.

Le système de commande

La commande de la vanne influence la facilité d’utilisation et l’accessibilité dans l’installation.

On trouve principalement :

• poignée levier (quart de tour) pour une fermeture rapide
• manette papillon lorsque l’espace est réduit

Les vannes quart de tour sont particulièrement appréciées car elles permettent une ouverture ou fermeture rapide du passage d’eau, grâce à une manœuvre à 90°.

Le matériau de fabrication

Le matériau influence la durabilité et la résistance à la pression du réseau.

Les vannes d’arrêt en laiton sont les plus couramment utilisées en plomberie car elles offrent :

• une bonne résistance à la corrosion, au gel et au soleil
• une excellente étanchéité
• une forte résistance à la pression
• une longue durée de vie

Elles sont adaptées aussi bien aux installations d’eau domestiques qu’aux applications industrielles.

Conseils pour l’installation d’une vanne d’arrêt

L’installation d’une vanne d’arrêt doit être réalisée correctement afin d’assurer une bonne étanchéité et un fonctionnement fiable dans le temps.

Quelques bonnes pratiques :

• couper l’alimentation en eau avant toute intervention
• utiliser un produit d’étanchéité adapté (PTFE, filasse ou résine)
• respecter le diamètre du filetage
• éviter les contraintes mécaniques sur la robinetterie
• vérifier la pression du réseau après installation

Dans certaines installations complexes, notamment dans les réseaux techniques ou industriels, l’intervention d’un professionnel peut être recommandée.

Lors de l’installation d’une vanne d’arrêt, l’étanchéité du filetage est essentielle pour éviter les fuites. La vidéo suivante montre comment poser correctement le ruban téflon sur un raccord :

Les différents types de vannes d’arrêt

Vannes d’arrêt à boisseau sphérique

Les vannes à boisseau sphérique, également appelées vannes à bille ou vanne à sphère, sont les plus répandues dans les installations hydrauliques.

Leur fonctionnement repose sur une bille percée située à l’intérieur du corps de vanne. Lorsque la poignée est tournée d’un quart de tour, la bille pivote et ouvre ou ferme le passage du fluide.

Ce système offre plusieurs avantages :

• fermeture rapide du circuit
• excellente étanchéité
• passage intégral limitant les pertes de débit
• grande fiabilité dans les installations d’eau

Ces vannes sont très utilisées dans les réseaux de plomberie, les installations de pompage ou les circuits de distribution d’eau.

Vannes d’arrêt à manette papillon

Certaines vannes d’arrêt sont équipées d’une manette papillon, qui remplace la poignée levier classique.

Cette configuration est particulièrement utile lorsque l’espace autour de la vanne est limité, par exemple dans un local ou un coffret hydraulique.

La manette papillon permet une manipulation compacte tout en conservant le fonctionnement quart de tour des vannes à boisseau sphérique.
