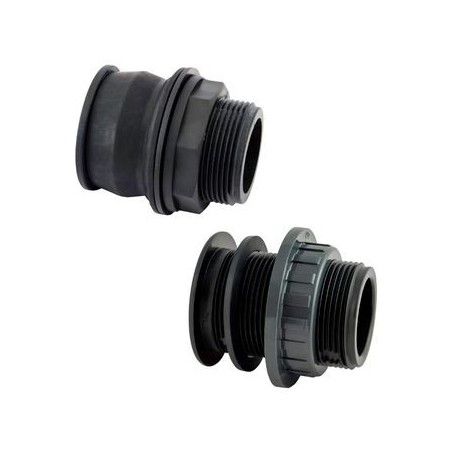

Passe paroi

Un passe paroi, aussi appelé traversée de paroi, permet de créer une sortie d’eau étanche sur une cuve ou un réservoir en plastique en traversant une paroi / une cloison avec un raccord fileté. Sur La Bonne Pompe, vous retrouvez une gamme adaptée aux usages de stockage et de récupération d'eau de pluie. Pour compléter votre installation, vous pouvez aussi consulter notre catégorie réservoir d’eau : stockage et récupération d’eau de pluie afin de choisir la cuve et le volume en litres compatibles avec vos besoins et vos diamètres de raccordement.

À quoi sert un passe paroi ?

Un passe paroi permet de créer un point de raccordement étanche directement sur la paroi d’une cuve, d’un réservoir ou d’un fût en plastique, polyéthylène ou acier. Il assure la liaison entre le volume de stockage et un réseau extérieur comme un tuyau, robinet, embout fileté ou vanne.

La mise en œuvre est simple : un perçage au bon diamètre, la mise en place d’un joint d’étanchéité, puis le serrage d’un écrou qui comprime l’ensemble contre la paroi. On obtient ainsi une traversée filetée fiable, adaptée aux installations de récupération d’eau de pluie, d’arrosage ou d’alimentation hydraulique.

Selon le modèle choisi :

• le maintien peut se faire par compression d’un joint plat, idéal sur surface plane,
• ou par expansion contrôlée d’un joint EPDM, particulièrement utile sur parois légèrement courbes ou lorsque l’accès intérieur est limité.

Comment bien choisir son passe paroi ?

Pour sélectionner le modèle adapté à votre installation, il faut analyser plusieurs critères techniques.

1) Le diamètre de raccordement et le débit attendu

Le choix du diamètre dépend directement du débit nécessaire :

• Arrosage ponctuel ou petit réseau (inférieur à 2 m³/h) : 1/2" ou 3/4"
• Alimentation domestique légère : 1" à 1"1/4
• Irrigation ou usage professionnel : 1"1/2 et 2"

Un diamètre sous-dimensionné limite le débit et augmente les pertes de charge. À l’inverse, un diamètre surdimensionné peut compliquer l’installation sans réel bénéfice.

2) La pression du réseau

Tous les passe-parois ne supportent pas la même pression :

• Les modèles à joint expansif sont généralement adaptés aux réseaux jusqu’à environ 4 bars.
• Les modèles standards PN10 acceptent jusqu’à 10 bars en pression nominale.

Il est donc essentiel de vérifier la pression réelle de votre installation avant de choisir.

3) Le type de paroi

• Surface plane : passe paroi à joint plat
• Surface plane ou légèrement incurvée : modèle à joint expansif type quick joint
• Accès difficile à l’intérieur : solution autobloquante installable depuis l’extérieur type quick joint

4) Le matériau et la durabilité

Les passe-parois de cette catégorie sont fabriqués en polypropylène, un matériau reconnu pour :

• sa résistance chimique à l’eau,
• sa tenue mécanique,
• sa stabilité face aux UV,
• sa compatibilité avec des températures allant généralement de -10°C à +80°C.

Le choix du matériau garantit une solution durable, sans corrosion, contrairement aux raccords métalliques exposés à l’humidité permanente.

Les différents types de passe paroi

Passe paroi Quick Joint (joint expansif)

Ce type de passe paroi utilise un système de joint à géométrie variable qui se dilate au serrage.
Il permet :

• une pose rapide,
• une adaptation aux parois légèrement courbes,
• une installation simplifiée lorsque l’accès intérieur est compliqué.

Passe paroi PN10 à joint plat

Les modèles PN10 fonctionnent par compression d’un joint plat contre la surface de la cuve.
Ils sont particulièrement adaptés :

• aux installations permanentes,
• aux réseaux sous pression plus élevée,
• aux surfaces planes parfaitement préparées.

Conseils pratiques de perçage et d’installation

La qualité du perçage est déterminante pour l’étanchéité. Utilisez une scie-cloche adaptée au diamètre recommandé, ébavurez soigneusement le trou et nettoyez la surface avant montage.

Serrez progressivement l’écrou sans excès. L’étanchéité du filetage extérieur doit être assurée par ruban PTFE ou pâte adaptée.

Avant installation, vérifiez :

• l’épaisseur de la paroi,
• l’espace disponible autour de la sortie,
• la compatibilité du raccord (mâle/femelle),
• la pression maximale du réseau.
