Pompe immergée 5" Calpeda MPS303 0,45 kW pour puit jusqu'à 4,5 m3/h triphasé 380V

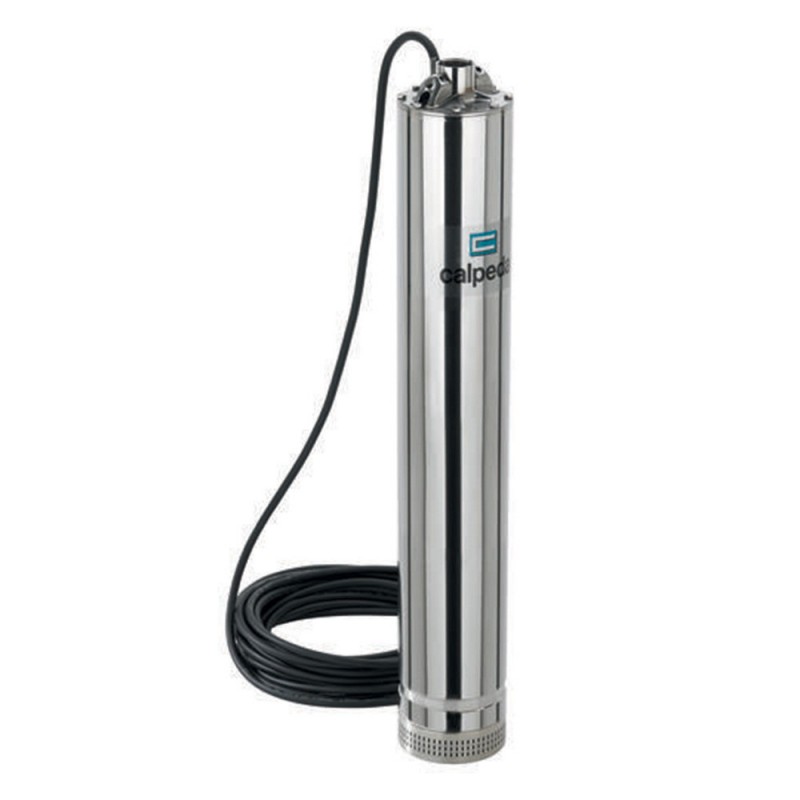

Pompe submersible Calpeda MPS303 5 pouces en inox

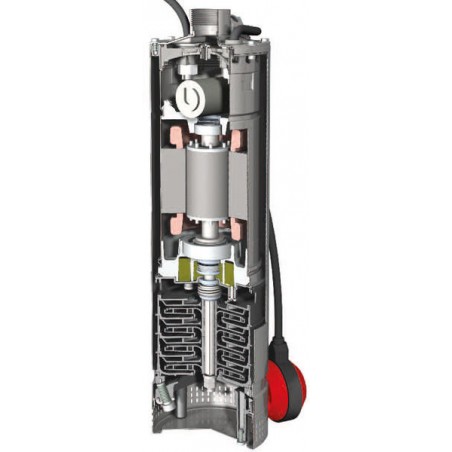

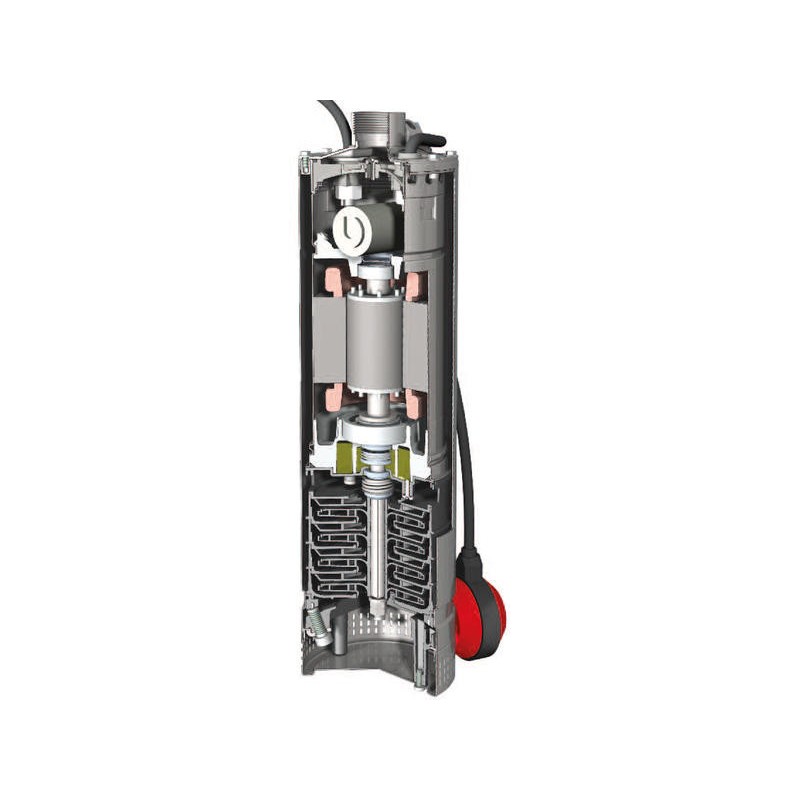

Fonctionnement et conception de la pompe immergée MPS303

La Calpeda MPS303 est une pompe immergée multicellulaire 5" conçue en inox 304 (chemise extérieure, filtre d’aspiration, corps d’étage, corps de refoulement et chemise moteur) et une turbine en noryl. Cette architecture multicellulaire permet d’obtenir une pression régulière à partir d’un puits ou d’une réserve, avec un fonctionnement adapté aux installations où la pompe reste immergée.

Le moteur est prévu pour un service continu S1, avec un indice de protection IP68 et une isolation classe F. Sur cette version triphasée 380V, le condensateur et la protection thermique ne sont pas intégrés au bobinage. L’accouplement hydraulique/moteur utilise un arbre en inox 303 et une garniture mécanique en céramique d’alumine et carbone dur. La pompe n’est pas équipée d’un clapet anti-retour, à prévoir au montage.

Applications courantes de la pompe immergée

• Alimentation en eau claire depuis un puits, un bassin ou un réservoir pour habitation ou bâtiment agricole
• Arrosage de jardin et réseaux d’arrosage alimentés par une réserve enterrée
• Irrigation et distribution d’eau sur de petites installations agricoles
• Remplissage de cuves ou transfert d’eau claire entre réservoirs
• Alimentation d’un réseau d’eau secondaire pour des dépendances ou des installations isolées

Caractéristiques techniques principales :

• Type de liquide : eau claire (jusqu’à +35°C)
• Débit : jusqu’à 4,5 m³/h (75 l/min)
• Hauteur manométrique : jusqu’à 32,5 m
• Alimentation : triphasé 380V
• Puissance : 0,45 kW (450 W)

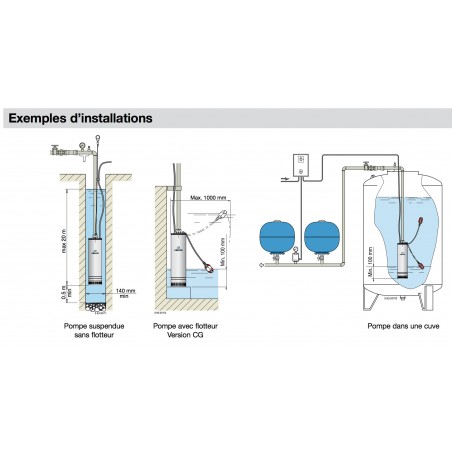

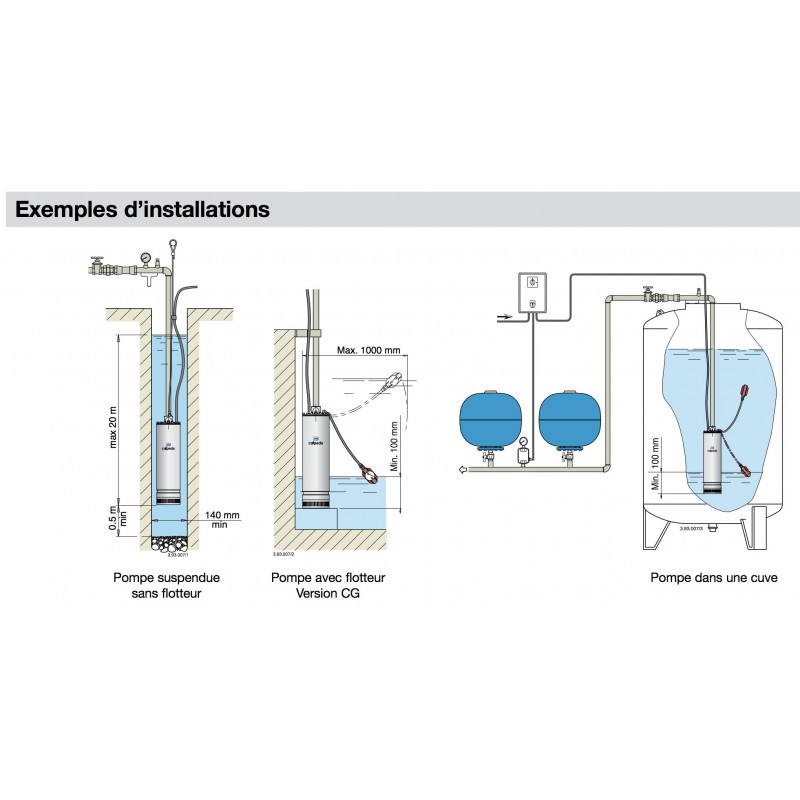

• Immersion maximale préconisée : 20 m
• Diamètre intérieur minimum du puits : 140 mm
• Raccord de refoulement : 1"1/4 (33/42 F)
